arduino闹钟展示

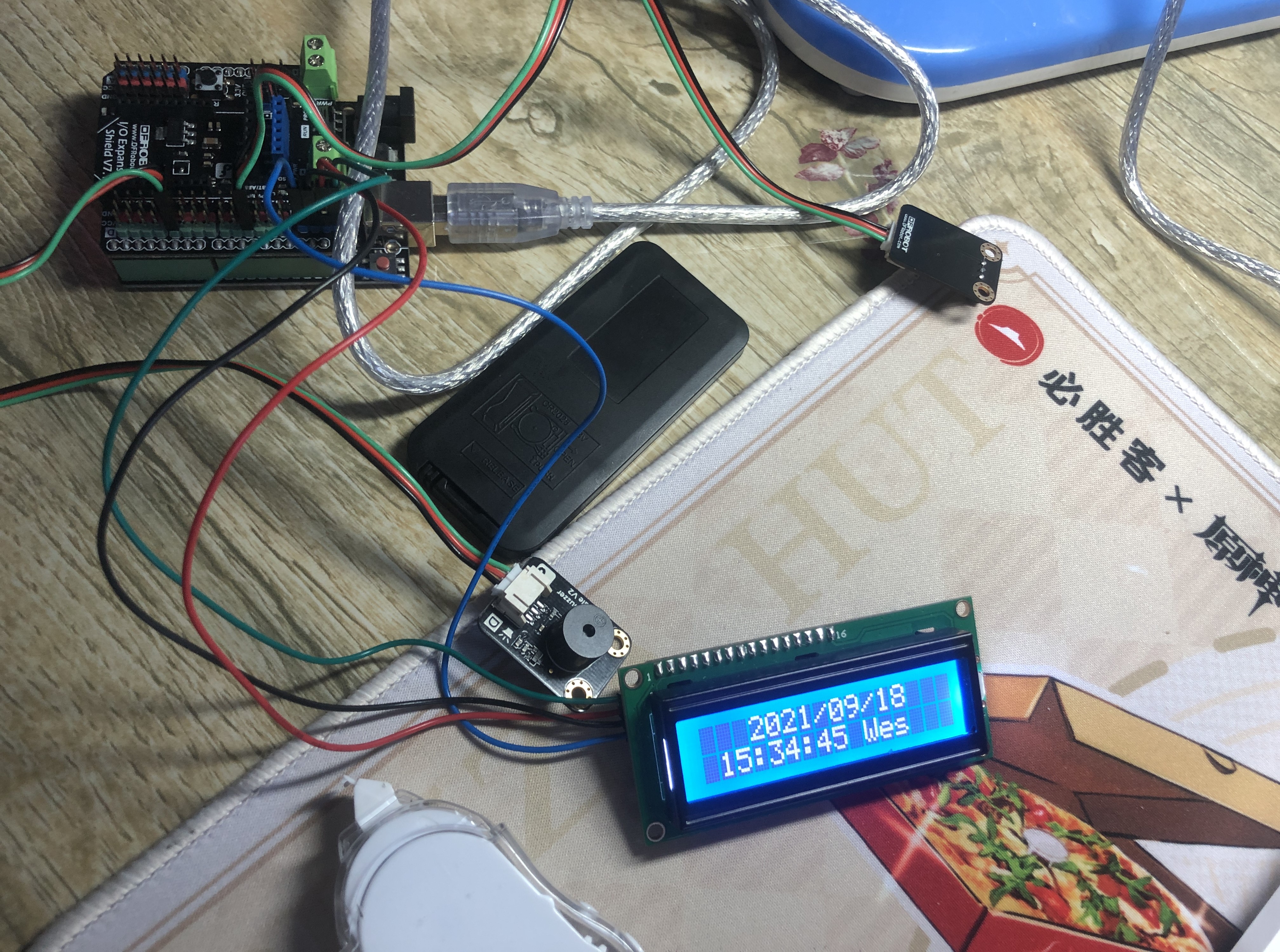

连接展示

视频展示

代码展示

#include <boarddefs.h>
#include <IRremote.h>
#include <IRremoteInt.h>
#include <ir_Lego_PF_BitStreamEncoder.h>

#include <IRremote.h>

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x20,16,2);

int RECV_PIN=10;                                                 //定义红外接收的数字引脚口为10号口
int ALARM_PIN=4;                                                 //定义蜂鸣器的接口为4
IRrecv irrecv(RECV_PIN);
decode_results results;                                        //定义红外接收装置的接收结果变量


/*定义修改位的在液晶屏上的x坐标，
*分别对应Y1,Y2,Y3,Y4,M1,M2,D1,D2,
*H1,H2,MI1,MI2,S1,S2，
*第二行的加上了一个偏移量12
*/
int pos[]={3,4,5,6,8,9,11,12,
          13,14,16,17,19,20,22};

int modifyIndex;

/*
 电源 FD00FF
 vol+    FD807F
 func/stop FD40BF
 左快进 FD20DF
 开始 FDA05F
 右快进 FD609F
 下 FD10EF
 vol- FD906F
 上 FD50AF
 0 FD30CF
 EQ FDB04F
 st/rept FD708F
 1 FD08F7
 2 FD8877
 3 FD48B7
 4 FD28D7
 5 FDA857
 6 FD6897
 7 FD18E7
 8 FD9867
 9 FD58A7
 */

boolean light_flag;                                              //定义lcd屏亮暗标志，true表示亮屏，false表示暗屏
boolean modify_flag;                                             //定义修改时间模式标志位，true表示修改时间模式，false表示非修改时间模式
boolean alarm_flag;                                              //定义设置闹铃模式标志位，true表示设置闹钟模式，false表示非设置闹钟模式
boolean buzzer_flag;


//定义全局时间变量--年 月 日 时 分 秒
int Y1,Y2,Y3,Y4;                                                 //定义年份的四位，从高到低
int M1,M2;                                                       //定义月份的两位，从高到低
int D1,D2;                                                       //定义日期的两位，从高到低
int H1,H2;                                                       //定义小时的两位，从高到低
int MI1,MI2;                                                     //定义分钟的两位，从高到低
int S1,S2;                                                       //定义秒数的两位，从高到低
int Date;                                                        //定义星期


//定义全局闹铃时间变量--月 日 时 分
int Alarm_M1,Alarm_M2;                                                       //定义月份的两位，从高到低
int Alarm_D1,Alarm_D2;                                                       //定义日期的两位，从高到低
int Alarm_H1,Alarm_H2;                                                       //定义小时的两位，从高到低
int Alarm_MI1,Alarm_MI2;                                                     //定义分钟的两位，从高到低
int Alarm_S1,Alarm_S2;                                                       //定义秒数的两位，从高到低


//定义临时变量存储时间
int temp_Y1,temp_Y2,temp_Y3,temp_Y4;                                                 //定义年份的四位，从高到低
int temp_M1,temp_M2;                                                       //定义月份的两位，从高到低
int temp_D1,temp_D2;                                                       //定义日期的两位，从高到低
int temp_H1,temp_H2;                                                       //定义小时的两位，从高到低
int temp_MI1,temp_MI2;                                                     //定义分钟的两位，从高到低
int temp_Date;                                                        //定义星期
int temp_S1,temp_S2;                                                  //定义秒数的两位，从高到低


//定义判断闰年的函数
#define ISYEARP(x) x/100!=0&&x%4==0||x/400==0?1:0
//定义每个月的天数
int dayOfMonth[13][2]={
    0,0,
    31,31,
    28,29,
    31,31,
    30,30,
    31,31,
    30,30,
    31,31,
    31,31,
    30,30,
    31,31,
    30,30,
    31,31,
};

int x,y;                                                        //定义修改液晶屏的时间数位的横纵坐标




//功能函数定义

void addTime();                                                 //定义增加时间的函数，执行结果会使当前光标处的时间数位加一
void minusTime();                                               //定义减少时间的函数，执行结果会使当前光标处的时间数位减一
void setAlarm();                                                //定义设置闹钟的函数
void tita();                                                    //定义时间流动函数
void date();                                                    //定义日期的流动函数
void calendarInit();                                            //定义万年历初始化函数
void calendarShow();                                            //定义万年历的显示函数
void xblink();                                                  //定义某一块闪烁的函数
void xNoblink();                                                //定义某一块不闪烁的函数

//初始化函数
void setup() {
  // put your setup code here, to run once:
  modifyIndex=0;
  x=3;
  y=0;
  light_flag=true;
  modify_flag=false;
  alarm_flag=false;
  buzzer_flag=false;
  Serial.begin(9600);
  irrecv.enableIRIn();
  pinMode(ALARM_PIN,OUTPUT);
  lcd.init();
  lcd.backlight();
  calendarInit(); //初始化时间
  calendarShow();
}

void loop() {
  // put your main code here, to run repeatedly:

  if(irrecv.decode(&results)){
      Serial.println(results.value,HEX);

      if(results.value==0xFD00FF){       //如果接受到的是电源键的信号，万年历亮屏或者息屏
           light_flag=!light_flag;
           if(light_flag)
           {
            buzzer_flag=false;
            lcd.backlight();
           }
           else{
            lcd.noBacklight();
            buzzer_flag=false;
           }
       }

       else if(results.value ==0xFD08F7 ){                       //如果接受到的是1信号，则进入修改时间模式或非修改时间模式
        modifyIndex=0;
        modify_flag=!modify_flag;
        alarm_flag=false;

        if(modify_flag){
          xblink();
          Serial.print("接受到1信号，进入修改时间模式");
        }
        else{
          xNoblink();
          modifyIndex=0;
        }
       }

       else if(results.value == 0xFD8877)                        //如果接受的是2信号，则进入设定闹钟模式,或者退出闹钟模式

       {
          Serial.print("接受到2信号，进入设定闹钟模式");
          if(alarm_flag == false)                                    //进入设定闹钟模式
          {
          temp_Y1=Y1,temp_Y2=Y2,temp_Y3=Y3,temp_Y4=Y4,temp_M1=M1,temp_M2=M2,temp_D1=D1,temp_D2=D2,temp_H1=H1,temp_H2=H2,temp_MI1=MI1,temp_MI2=MI2,temp_S1=S1,temp_S2=S2;  //保存设置闹钟前的当前时间
          modify_flag=true;
          buzzer_flag=false;
          x=1;
          y=1;                                                    //设置好光标的坐标
          xblink();
          modifyIndex=8;
          alarm_flag=true;
        }
        else{                                                     //退出闹钟模式
          //保存闹钟变量
          xNoblink();
          modify_flag=false;
          alarm_flag=!alarm_flag;
          setAlarm();
          //恢复时间
          Y1=temp_Y1,Y2=temp_Y2,Y3=temp_Y3,Y4=temp_Y4,M1=temp_M1,M2=temp_M2,D1=temp_D1,D2=temp_D2,H1=temp_H1,H2=temp_H2,MI1=temp_MI1,MI2=temp_MI2,S1=temp_S1,S2=temp_S2;
        }
       }

       else if(results.value==0xFD20DF)                          //如果接收到的是左快进的信号
       {
          if(modify_flag){
            xNoblink();
            modifyIndex=(modifyIndex+14  )%15;
            x=pos[modifyIndex];
            if(x>12){                                           //如果横坐标到了逻辑上的第二行，则要将其减去偏移量12，并使纵坐标为1
                x=x-12;
                y=1;
              }
             else{
                y=0;
              }
            xblink();
          }
       }

       else if (results.value == 0xFD609F)                               //如果接收到的是右快进信号
       {
         if(modify_flag){
            xNoblink();
            modifyIndex=(modifyIndex+1)%15;
            x=pos[modifyIndex];                          //如果横坐标到了逻辑上的第二行，则要将其减去偏移量12，并使纵坐标为1
            if(x>12){
              x=x-12;
              y=1;
            }
            else{
              y=0;
            }
            xblink();
          }
       }

       else if(results.value == 0xFD807F)                           //如果接受到的是vol+信号，则调整当前数位的值加一，值可循环
       {
          if(modify_flag)
          {
             addTime();
          }

       }

       else if(results.value == 0xFD906F)                           //如果接受到的是vol-信号，则调整当前数位的值减一，值可循环
       {
          if(modify_flag){
            minusTime();
          }
       }

      irrecv.resume();
  }


  if(modify_flag == false && alarm_flag==false)
  {
    calendarShow();                  //显示时间
    tita();
  }

  delay(1000);                      //一秒刷新一次

  if(buzzer_flag){
    digitalWrite(ALARM_PIN,HIGH);
    buzzer_flag=!buzzer_flag;
  }
  else{
    digitalWrite(ALARM_PIN,LOW);
  }

}

//万年历初始化函数，加串口通信读取电脑当前时间
void calendarInit()
{
  Y1=2,Y2=0,Y3=2,Y4=1;                                            //年份初始化
  M1=0,M2=9;                                                      //月份初始化
  D1=1,D2=8;                                                      //日期初始化
  H1=1,H2=4;                                                      //小时初始化
  MI1=2,MI2=3;                                                    //分钟初始化
  S1=3,S2=0;                                                      //秒数初始化
  Date=2;                                                         //星期初始化
 }

 //万年历显示函数
 void calendarShow()
 {
    lcd.setCursor(3,0);
    lcd.print(Y1);
    lcd.print(Y2);
    lcd.print(Y3);
    lcd.print(Y4);
    lcd.print("/");
    lcd.print(M1);
    lcd.print(M2);
    lcd.print("/");
    lcd.print(D1);
    lcd.print(D2);
    //lcd.print("日");
    lcd.setCursor(1,1);
    lcd.print(H1);
    lcd.print(H2);
    lcd.print(":");
    lcd.print(MI1);
    lcd.print(MI2);
    lcd.print(":");
    lcd.print(S1);
    lcd.print(S2);
    lcd.setCursor(10,1);
    switch(Date+1){
      case 1:lcd.print("Mon ");break;
      case 2:lcd.print("Tue ");break;
      case 3:lcd.print("Wes ");break;
      case 4:lcd.print("Thus");break;
      case 5:lcd.print("Fri ");break;
      case 6:lcd.print("Sat ");break;
      case 7:lcd.print("Sun ");break;
      default:lcd.print("Error!");break;
    }
  }


void xblink(){
  lcd.setCursor(x,y);
  lcd.blink();
}
void xNoblink(){
  lcd.noBlink();
}

//时间流动函数
void tita(){
  S2=S2+1;
  if(S2==10)
  {
    S2=0;
    S1=S1+1;
    if(S1==6)
    {
      S1=0;
      MI2=MI2+1;
      if(MI2==10)
      {
        MI2=0;
        MI1=MI1+1;
        if(MI1==6)
        {
          MI1=0;
          H2=H2+1;
          if(H1==2 && H2==4)
          {
            H1=0;
            H2=0;
            date();
          }
          if(H2==10)
          {
            H2=0;
            H1=H1+1;
          }
        }
      }
    }
  }

  if(Alarm_S1==S1 && Alarm_S2==S2 && Alarm_MI2 == MI2 && Alarm_MI1 == MI1 && Alarm_H2 == H2 && Alarm_H1 == H1 && Alarm_D2 == D2 && Alarm_D1 == D1 && Alarm_M2 == M2 && Alarm_M1 == M1 ){
  //响闹铃
  Serial.print(Alarm_H1);
  Serial.print(Alarm_H2);
  Serial.print(":");
  Serial.print(Alarm_MI1);
  Serial.print(Alarm_MI2);
  Serial.print(":");
  Serial.print(Alarm_S1);
  Serial.print(Alarm_S2);
  buzzer_flag=true;
  }
}

//日期流动函数
void date(){
  Date=(Date+1)%7;
  D2=D2+1;
  if(D2+D1*10>(dayOfMonth[M1*10+M2][ISYEARP(Y1*1000+Y2*100+Y3*10+Y4)]))
  {
    D1=0;
    D2=1;
    M2=M2+1;

if(M2==10)
{
  M2=0;
  M1=M1+1;
}
}
if(D2==10)
{
  D2=0;
  D1=D1+1;
  if(M1==1&&M2==3)
  {
  M1=0;
  M2=1;
  Y4=Y4+1;
    if(Y4==10)
    {
    Y4=0;
    Y3=Y3+1;
      if(Y3==10)
      {
        Y3=0;
        Y2=Y2+1;
        if(Y2==10)
        {
          Y2=0;
          Y1=Y1+1;
          if(Y1==10)
          {
            Y1=0;
          }
        }
      }
    }
  }
}
}

//增加时间数位的函数
void addTime()
{
  if(y==0)
  {
    if(x==3)
    {
      Y1=(Y1+1)%10;
      lcd.setCursor(3,0);
      lcd.print(Y1);
      lcd.setCursor(3,0);
    }
    else if(x==4)
    {
      Y2=(Y2+1)%10;
      lcd.setCursor(4,0);
      lcd.print(Y2);
      lcd.setCursor(4,0);
    }
    else if(x==5)
    {
      Y3=(Y3+1)%10;
      lcd.setCursor(5,0);
      lcd.print(Y3);
      lcd.setCursor(5,0);
    }
    else if(x==6)
    {
      Y4=(Y4+1)%10;
      lcd.setCursor(6,0);
      lcd.print(Y4);
      lcd.setCursor(6,0);
    }
    else if(x==8)
    {
      M1=(M1+1)%2;
      lcd.setCursor(8,0);
      lcd.print(M1);
      lcd.setCursor(8,0);
    }
    else if(x==9)
    {
      M2=(M2+1)%10;
      lcd.setCursor(9,0);
      lcd.print(M2);
      lcd.setCursor(9,0);
    }
    else if(x==11)
    {
      D1=(D1+1)%4;
      lcd.setCursor(11,0);
      lcd.print(D1);
      lcd.setCursor(11,0);
    }
    else if(x==12)
    {
      D2=(D2+1)%10;
      lcd.print(D2);
      lcd.setCursor(12,0);
  }

  }
  else if(y==1)
  {
    if(x==1)
    {
      H1=(H1+1)%3;
      lcd.setCursor(1,1);
      lcd.print(H1);
      lcd.setCursor(1,1);
    }
    else if(x==2)
    {
      H2=(H2+1)%10;
      lcd.setCursor(2,1);
      lcd.print(H2);
      lcd.setCursor(2,1);
    }
    else if(x==4)
    {
      MI1=(MI1+1)%6;
      lcd.setCursor(4,1);
      lcd.print(MI1);
      lcd.setCursor(4,1);
    }
    else if(x==5)
    {
      MI2=(MI2+1)%10;
      lcd.setCursor(5,1);
      lcd.print(MI2);
      lcd.setCursor(5,1);
    }
    else if(x==7)
    {
      S1=(S1+1)%6;
      lcd.setCursor(7,1);
      lcd.print(S1);
      lcd.setCursor(7,1);
    }
    else if(x==8)
    {
      S2=(S2+1)%10;
      lcd.setCursor(8,1);
      lcd.print(S2);
      lcd.setCursor(8,1);
    }
    else if(x==10)
    {
      Date=(Date+1)%7;
      lcd.setCursor(10,1);
      switch(Date+1){
      case 1:lcd.print("Mon ");break;
      case 2:lcd.print("Tue ");break;
      case 3:lcd.print("Wes ");break;
      case 4:lcd.print("Thus");break;
      case 5:lcd.print("Fri ");break;
      case 6:lcd.print("Sat ");break;
      case 7:lcd.print("Sun ");break;
      default:lcd.print("Error!");break;
      }
      lcd.setCursor(10,1);
    }
  }
}
//减少时间的函数
void minusTime(){
  if(y==0)
  {
    if(x==3)
    {
      Y1=(Y1+9)%10;
      lcd.setCursor(3,0);
      lcd.print(Y1);
      lcd.setCursor(3,0);
    }
    else if(x==4)
    {
      Y2=(Y2+9)%10;
      lcd.setCursor(4,0);
      lcd.print(Y2);
      lcd.setCursor(4,0);
    }
    else if(x==5)
    {
      Y3=(Y3+9)%10;
      lcd.setCursor(5,0);
      lcd.print(Y3);
      lcd.setCursor(5,0);
    }
    else if(x==6)
    {
      Y4=(Y4+9)%10;
      lcd.setCursor(6,0);
      lcd.print(Y4);
      lcd.setCursor(6,0);
    }
    else if(x==8)
    {
      M1=(M1+1)%2;
      lcd.setCursor(8,0);
      lcd.print(M1);
      lcd.setCursor(8,0);
    }
    else if(x==9)
    {
      M2=(M1+9)%10;
      lcd.setCursor(9,0);
      lcd.print(M2);
      lcd.setCursor(9,0);
    }
    else if(x==11)
    {
      D1=(D1+3)%4;
      lcd.setCursor(11,0);
      lcd.print(D1);
      lcd.setCursor(11,0);
    }
    else if(x==12)
    {
      D2=(D2+9)%10;
      lcd.print(D2);
      lcd.setCursor(12,0);
  }

  }
  else if(y==1)
  {
    if(x==1)
    {
      H1=(H1+2)%3;
      lcd.setCursor(1,1);
      lcd.print(H1);
      lcd.setCursor(1,1);
    }
    else if(x==2)
    {
      H2=(H2+2)%3;
      lcd.setCursor(2,1);
      lcd.print(H2);
      lcd.setCursor(2,1);
    }
    else if(x==4)
    {
      MI1=(MI1+5)%6;
      lcd.setCursor(4,1);
      lcd.print(MI1);
      lcd.setCursor(4,1);
    }
    else if(x==5)
    {
      MI2=(MI2+9)%10;
      lcd.setCursor(5,1);
      lcd.print(MI2);
      lcd.setCursor(5,1);
    }
    else if(x==7)
    {
      S1=(S1+5)%6;
      lcd.setCursor(7,1);
      lcd.print(S1);
      lcd.setCursor(7,1);
    }
    else if(x==8)
    {
      S2=(S2+9)%10;
      lcd.setCursor(8,1);
      lcd.print(S2);
      lcd.setCursor(8,1);
    }
    else if(x==10)
    {
      Date=(Date+6)%7;
      lcd.setCursor(10,1);
      switch(Date+1){
      case 1:lcd.print("Mon ");break;
      case 2:lcd.print("Tue ");break;
      case 3:lcd.print("Wes ");break;
      case 4:lcd.print("Thus");break;
      case 5:lcd.print("Fri ");break;
      case 6:lcd.print("Sat ");break;
      case 7:lcd.print("Sun ");break;
      default:lcd.print("Error!");break;
      }
      lcd.setCursor(10,1);
    }
  }
}
//设置闹钟的函数
void setAlarm(){
  if(results.value==0xFD20DF)                          //如果接收到的是左快进的信号
       {
          if(modify_flag){
            xNoblink();
            modifyIndex=(modifyIndex+13)%14;
            x=pos[modifyIndex];
            if(x>12){                                           //如果横坐标到了逻辑上的第二行，则要将其减去偏移量12，并使纵坐标为1
                x=x-12;
                y=1;
              }
             else{
                y=0;
              }
            xblink();
          }
       }

       else if (results.value == 0xFD609F)                               //如果接收到的是右快进信号
       {
         if(modify_flag){
            xNoblink();
            modifyIndex=(modifyIndex+1)%14;
            x=pos[modifyIndex];                          //如果横坐标到了逻辑上的第二行，则要将其减去偏移量12，并使纵坐标为1
            if(x>12){
              x=x-12;
              y=1;
            }
            else{
              y=0;
            }
            xblink();
          }
       }

       else if(results.value == 0xFD807F)                           //如果接受到的是vol+信号，则调整当前数位的值加一，值可循环
       {
          if(modify_flag)
          {
             addTime();
          }

       }

       else if(results.value == 0xFD906F)                           //如果接受到的是vol-信号，则调整当前数位的值减一，值可循环
       {
          if(modify_flag){
            minusTime();
          }
       }
       Alarm_S1=S1;
       Alarm_S2=S2;
       Alarm_MI1=MI1;
       Alarm_MI2=MI2;
       Alarm_H1=H1;
       Alarm_H2=H2;
       Alarm_D1=D1;
       Alarm_D2=D2;
       Alarm_M2 = M2;
       Alarm_M1 = M1;
       Serial.print(Alarm_H1);
       Serial.print(Alarm_H2);
       Serial.print(":");
       Serial.print(Alarm_MI1);
       Serial.print(Alarm_MI2);
       Serial.print(":");
       Serial.print(Alarm_S1);
       Serial.print(Alarm_S2);


}
